JMT1801ED MCU+DSP

功能描述

JMT1801ED 是一款内置 MCU 和 DSP 的双核 SOC 芯片。JMT1801ED 内置 MCU 为兼容 8051 的 JMT51 核，内置 DSP 为具有 132 条指令的 16 位定点 JMT018 核，MCU 和 DSP 的最高运行频率为 73.728MHz。JMT1801ED 集成了：32K 字节 Flash、1.5K 字节 SRAM、 1 个高性能 CORDIC（坐标旋转矢量运算）单元、1 个高性能 16 位 PWM 模块（具有 3 路互补加1路独立PWM）、1个独立的16通道12位 ADC、1个高倍增益的可编程放大器（PGA）、 1 个模拟比较器（CMP）、3 个 Timer、1 个 WDT、1 个 SPI、1 个 I2C、1 个 UART 通信接口、 1 个蜂鸣器输出。

JMT51 MCU内核

8 位 MCU，兼容 MCS51 指令集
1T 指令周期
内核运行最高频率 73.728MHz
支持 JTAG 调试

JMT018 DSP内核

16 位 DSP 内核，支持 132 条指令
内核运行最高频率 73.728MHz
程序空间：

32K 字节 FLASH（和 JMT51 核共享）

数据空间：

64x16bit SRAM（DM0）

64x16bit SRAM（DM1）

时钟

内置高精度73.728MHz RC 振荡器，精度为±1%@5v，25℃
内置 32KHz RC 振荡器，精度为 ±10%@5v，25℃

外设特性

上电复位、掉电复位、低压复位
3 个 Timer、1 个 WDT
40个双向I/O

8 个具有唤醒功能的输入口

所有 I/O 都可作为外部中断源

内置32Kbyte Flash

擦写次数：至少 20,000 次

保持时间：至少 100 年
内置 1.5K 字节数据存储器(SRAM)
   128x8bit 内部数据存储器

  1024x8bit DM2

    64x16bit DM0(MCU 和 DSP 共享)

  64x16bit DM1(MCU 和 DSP 共享)
- 1 个 CORDIC 单元

     支持正弦、余弦计算

    支持反正切计算

     支持矢量模计算

    可作为 DSP 指令集使用

     可作为 JMT51 加速器使用
- 1 个 PWM 模块

     具有3路互补加1路独立PWM

     PWM 为 16 位计数器

     最高运行频率 73.728MHz

     支持内部、外部刹车（软硬件）

     支持比较器刹车

      支持死区可编程

      可以触发 ADC 采样

      支持正交解码

      支持霍尔传感器解码

      支持捕获模式

      支持各路 PWM 输出的相位偏移
- 1 个独立 16 通道 12 位 ADC

       支持 16 通道输入

       支持外部管脚/PWM 触发

       采样时间延时可编程
- 1 个高倍数可编程增益放大器（PGA）

      支持 1/2、1、2、4、8、16 放大倍数可配置

      支持同相、反相极性

      支持输入端四路可选
- 1 个 UART

      支持标准 UART 通信协议

      支持 IrDA（SIR 标准）

      支持输出 38kHz 红外调制
- 1 个 SPI 接口总线
- 1 个 I2C 接口总线

      支持标准模式：100Kbps

      支持快速模式：400Kbps

      支持 master/slave 工作模式

      支持单 master/多 master 操作

      支持 7/10 位设备地址寻址
- 1 个蜂鸣器输出：

  蜂鸣器输出信号的频率和占空比可编程控制
- 1 个模拟比较器

  芯片工作电压 VDD : 2.75V~5.5V

  支持 5 种工作模式 :Normal、IDLE、STOP、SLEEP、DEEP SLEEP

封装

LQFP48L
QFN40L、QFN32L
TSSOP24L、TSSOP16L

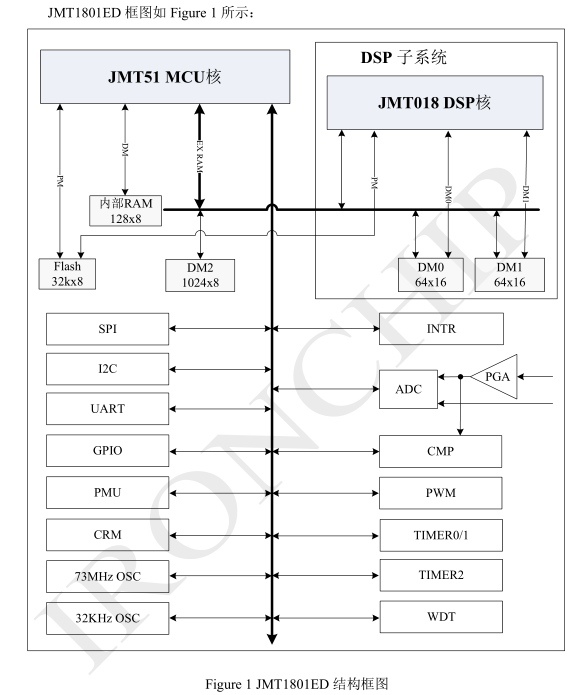

芯片框图

芯片应用

电机控制: FOC正弦波矢量控制,方波控制（用于电动车、变频空调、无人机、机器人等领域）
无线充电: QI标准,支持QC2.0,QC3.0,AFC等适配器, 支持5W,7.5W,10W,15W; 支持定频调压，定频调占空比，变频等方式。
