JMT2808G3 MCU+DSP

功能描述

JMT2808G3 是在 JMT1808R 的基础上集成了 1 个三相栅极全桥驱动器，驱动外部 6 个
NMOS，用于电机控制等。JMT2808G3是一款内置MCU和DSP的双核SOC芯片。JMT2808G3
内置 MCU 为兼容 8051 的 JMT51 核，内置 DSP 为具有 132 条指令的 16 位定点 JMT018 核，
MCU 和 DSP 的最高运行频率为 73.728MHz。JMT2808G3 集成了：32K 字节 Flash、2.5K
字节 SRAM、1 个高性能 CORDIC（坐标旋转矢量运算）单元、2 个高性能 16 位 PWM 模
块（每个 PWM 模块具有 3 路互补加 1 路独立 PWM）、2 个独立的 12 通道 10 位 ADC、2
个高倍增益的可编程放大器（PGA）、1 个模拟比较器（CMP）、3 个 Timer、1 个 WDT、1
个 RTC、1 个 SPI、1 个 I2C、2 个 UART 通信接口、1 个三相栅极全桥驱动器。

JMT51 MCU内核

8位MCU，兼容MCS51指令集
1T指令周期
内核运行最高频率73.728MHz

JMT018 DSP内核

16位DSP内核，支持108条指令
内核运行最高频率73.728MHz
程序空间：

512x16bit SRAM（PM）

32Kbyte FLASH（和JMT51核共享）

数据空间：

64x16bit SRAM（DM0）

64x16bit SRAM（DM1）

时钟

内置高精度73.728MHz RC振荡器，精度为±1%@5v，25℃
内置32KHz RC振荡器，精度为±10%@5v，25℃
支持8~24MHz外部晶体振荡器时钟输入

外设特性

42个双向I/O

1个具有唤醒功能的输入口

所有I/O都可作为外部中断源

内置32Kbyte Flash

擦写次数：至少100,000次

保持时间：至少10年
内置2.5KByte数据存储器（SRAM）
256x8bit IRAM

1024x8bit XRAM

512x16bit PM(MCU和DSP共享)

64x16bit DM0(MCU和DSP共享)

64x16bit DM1(MCU和DSP共享)
- 1个CORDIC单元

  支持正弦、余弦计算

  支持反正切计算

  支持矢量模计算
- 2个PWM模块

     每个PWM模块具有3路互补加1路独立PWM（可作为7路独立PWM使用）

     每个PWM为16bit计数器

     最高运行频率73.728MHz

     支持内部、外部刹车（软硬件）

     支持死区可编程

     可以触发ADC采样

     支持正交解码
- 2个独立12通道10-bit ADC

     支持外部管脚/PWM触发

     采样时间延时可编程

     参考电压：外部参考电压、内置参考电压、VDD可选
- 2个高倍数可编程增益放大器（PGA）

  支持1、2、4、8、16、32放大倍数可配置

  支持同相、反相极性
- 2个UART

     支持标准UART通信协议

     支持IrDA（SIR标准）

     支持输出38kHz红外调制
- 1个SPI接口总线
- 1个I2C接口总线

  支持标准模式：100Kbps

  支持快速模式：400Kbps
- 3个Timer、1个WDT、1个RTC
- 1个模拟比较器

     支持低压检测功能

     比较器输入可选择：PIN/PGA输出/VDD

     比较器参考电压可选择
- 上电复位、掉电复位、低压复位
- 芯片工作电压

  VDD 2.45V~5.5V
- 支持5种工作模式

  Normal、IDLE、STOP、SLEEP、DEEP SLEEP
三相栅极全桥驱动器:
 耐压+200V
 输出电流能力 IO+1.0A、IO-1.2A
 高低边悬浮隔离
 电源输入范围 7V 到 20V
 信号输入电平 3.3V，5V，15V 兼容
 交叉传导预防逻辑
 输出传输延时匹配

内置 VCC/VBS 欠压保护
 内置高低边死区时间和防直通电路

输入输出同相

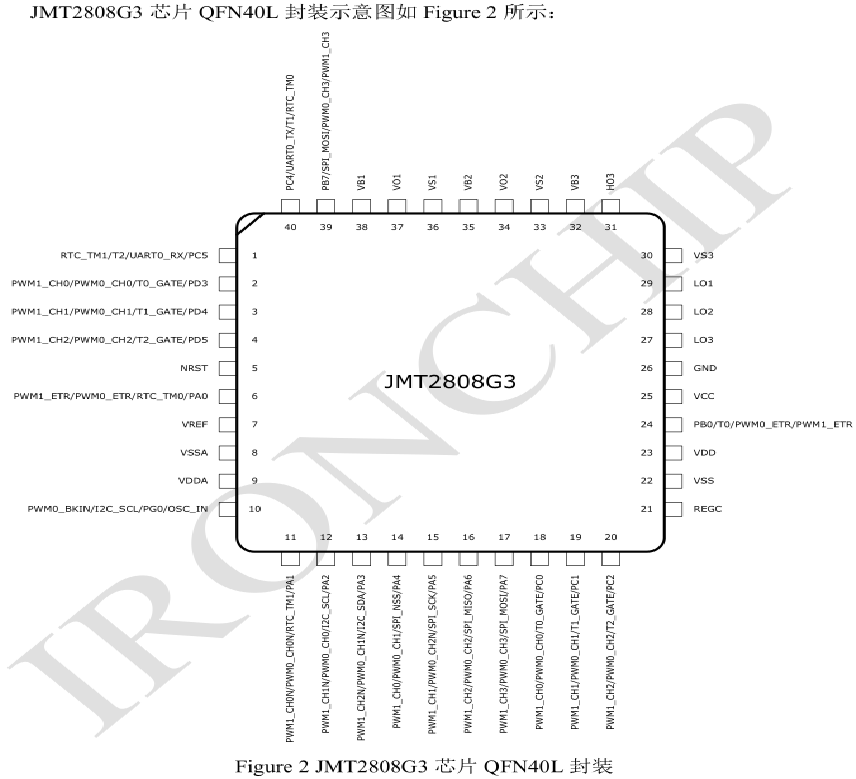

封装

QFN40L

芯片框图

芯片应用

JMT2808G3 可应用于无线充电、电子烟、逆变器、电机控制、小家电等产品中
