JMT1808R MCU+DSP

功能描述

• JMT1808R 是一款内置 MCU 和 DSP 的双核 SOC 芯片。JMT1808R 内置 MCU 为兼容 8051 的 JMT51 核，内置 DSP 为具有 132 条指令的 16 位定点 JMT018 核，MCU 和 DSP 的 最高运行频率为 73.728MHz。JMT1808R 集成了：32K 字节 Flash、2.5K 字节 SRAM、1 个 高性能 CORDIC（坐标旋转矢量运算）单元、2 个高性能 16 位 PWM 模块（每个 PWM 模块 具有 3 路互补加 1 路独立 PWM）、2 个独立的 12 通道 10 位 ADC、2 个高倍增益的可编程 放大器（PGA）、1 个模拟比较器（CMP）、3 个 Timer、1 个 WDT、1 个 RTC、1 个 SPI、1 个 I2C、2 个 UART 通信接口

JMT51 MCU内核

• 8位MCU，兼容MCS51指令集
• 1T指令周期
• 内核运行最高频率73.728MHz

JMT018 DSP内核

• 16位DSP内核，支持108条指令
• 内核运行最高频率73.728MHz
• 程序空间：

    512x16bit SRAM（PM）

    32Kbyte FLASH（和JMT51核共享）

• 数据空间：

    64x16bit SRAM（DM0）

   64x16bit SRAM（DM1）

时钟

• 内置高精度73.728MHz RC振荡器，精度为±1%@5v，25℃
• 内置32KHz RC振荡器，精度为±10%@5v，25℃
• 支持8~24MHz外部晶体振荡器时钟输入

外设特性

• 42个双向I/O

      1个具有唤醒功能的输入口

    所有I/O都可作为外部中断源

• 内置32Kbyte Flash

      擦写次数：至少100,000次

     保持时间：至少10年

• 内置2.5KByte数据存储器（SRAM）

      256x8bit IRAM

     1024x8bit XRAM

     512x16bit PM(MCU和DSP共享)

     64x16bit DM0(MCU和DSP共享)

     64x16bit DM1(MCU和DSP共享)

  • 1个CORDIC单元

       支持正弦、余弦计算

       支持反正切计算

       支持矢量模计算

  • 2个PWM模块

       每个PWM模块具有3路互补加1路独立PWM（可作为7路独立PWM使用）

       每个PWM为16bit计数器

       最高运行频率73.728MHz

       支持内部、外部刹车（软硬件）

       支持死区可编程

       可以触发ADC采样

       支持正交解码

  • 2个独立12通道10-bit ADC

       支持外部管脚/PWM触发

       采样时间延时可编程

       参考电压：外部参考电压、内置参考电压、VDD可选

  • 2个高倍数可编程增益放大器（PGA）

       支持1、2、4、8、16、32放大倍数可配置

       支持同相、反相极性

  • 2个UART

       支持标准UART通信协议

       支持IrDA（SIR标准）

       支持输出38kHz红外调制

  • 1个SPI接口总线
  • 1个I2C接口总线

       支持标准模式：100Kbps

       支持快速模式：400Kbps

  • 3个Timer、1个WDT、1个RTC
  • 1个模拟比较器

       支持低压检测功能

       比较器输入可选择：PIN/PGA输出/VDD

       比较器参考电压可选择

  • 上电复位、掉电复位、低压复位
  • 芯片工作电压

       VDD 2.45V~5.5V

  • 支持5种工作模式

       Normal、IDLE、STOP、SLEEP、DEEP SLEEP



封装

• LQFP48、LQFP32、SSOP28

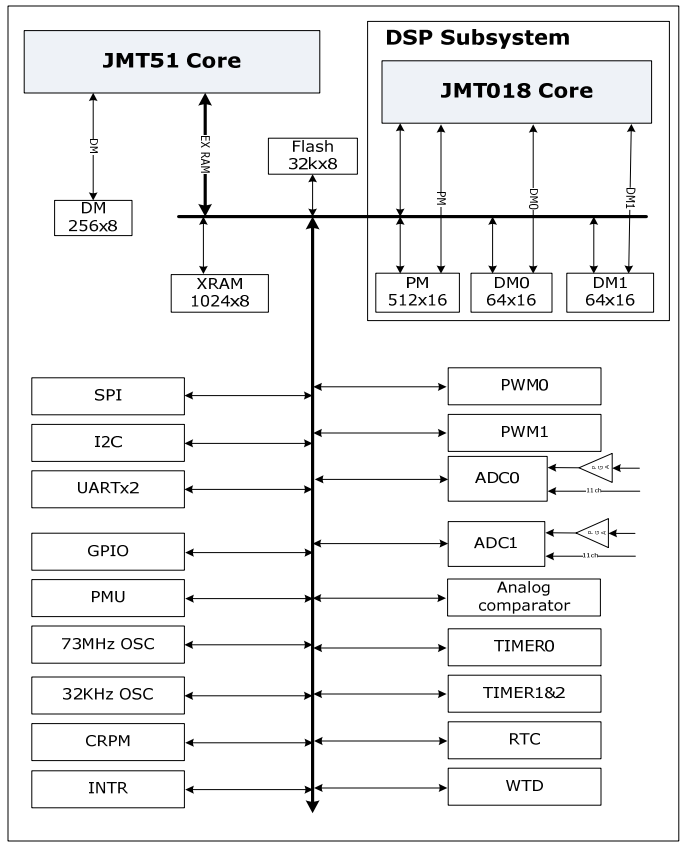

芯片框图

芯片应用

• 电机控制： FOC正弦波矢量控制（用于电动车、变频空调、无人机、机器人等领域）
• 逆变器
