JMT28F003G2 MCU

功能描述

JMT28F003G2 是在 JMT18F003PLUS 的基础上集成了 2 个半桥栅极驱动器，驱动外部 4
个 NMOS，用于单相电机控制，无线充电等应用。JMT28F003G2 是一款 MCU 芯片，其 MCU
核为兼容 8051 的 JMT51 核，最高运行频率为 24.576MHz。JMT28F003G2 集成了：8K 字节
Flash、1K 字节外部 RAM、128 字节内部 RAM、2 个高性能 16 位 PWM 模块，其中 PWM0
支持 3 路互补 PWM，PWM1 支持 1 路互补 PWM、1 个 12 通道的 10 位 ADC、1 个可编程
运算放大器（4 组差分输入）、1 个模拟比较器（4 组可切换）、3 个 Timer、1 个 WDT、1 个
SPI、1 个 I2C、1 个 UART 通信接口、1 个蜂鸣器输出、2 个半桥栅极驱动器。

JMT51 MCU内核

8 位 MCU，兼容 MCS51 指令集
1T 指令周期
内核运行最高频率 24.576MHz
支持 JTAG 调试

时钟

内置高精度73.728MHz RC 振荡器，精度为±1%@5v，25℃
内置 32KHz RC 振荡器，精度为 ±10%@5v，25℃
支持 8~24MHz 外部晶体振荡器时钟输入

外设特性

上电复位、掉电复位、低压复位
3 个 Timer、1 个 WDT
17个双向I/O

8 个具有唤醒功能的输入口

所有 I/O 都可作为外部中断源

内置8Kbyte Flash

擦写次数：至少 100,000 次

保持时间：至少 10 年
内置 SRAM
128 字节内部 RAM

1024 字节外部 RAM
- PWM0 模块

     支持3路互补加1路独立PWM

    PWM 为 16 位计数器

     最高运行频率 73.728MHz

    支持内部、外部刹车（软硬件）

     支持比较器刹车

     支持死区可编程

     可以触发 ADC 采样

     支持正交解码

     支持霍尔传感器解码

     支持 4 路捕获

     支持各路 PWM 输出的相位偏移
- PWM1 模块

     支持 1 路互补 PWM

     PWM 为 16 位计数器

     最高运行频率 73.728MHz

     支持内部、外部刹车（软硬件）

     支持比较器刹车

      支持死区可编程

      可以触发 ADC 采样

      支持正交解码

      支持霍尔传感器解码

      支持 3 路捕获
- 1 个 12 通道 10 位 ADC

       支持 12 通道输入

       支持外部管脚/PWM 触发

       采样时间延时可编程
- 1 个 UART

      支持标准 UART 通信协议

      支持 IrDA（SIR 标准）

      支持输出 38kHz 红外调制

      支持 LIN 模式
- 1 个 SPI 接口总线
- 1 个可编程运算放大器（PGA）

     支持 1、2、4、8、16 放大倍数可配置

      支持同相、反相极性

      支持差分输入四路可选
- 1 个 I2C 接口总线

      支持标准模式：100Kbps

      支持快速模式：400Kbps

      支持 master/slave 工作模式

      支持单 master/多 master 操作

      支持 7/10 位设备地址寻址
- 1 个蜂鸣器输出：

  蜂鸣器输出信号的频率和占空比可编程控制
- 1 个模拟比较器

  支持低压检测功能

  比较器输入可选择：PA3/PGA输出/VDDA
- 芯片工作电压

  V DD ： 2.75V~5.5V
- 支持 5 种工作模式

  Normal、Idle、Stop、Sleep 和Deep Sleep
半桥栅极驱动器:
电源电压工作范围为 4.5V~13.2V
   内置自举二极管

   兼容 3.3V 和 5.5V PWM 输入

   UVLO 时 EN 端输出低电平
内建死区自适应功能来防止 FET
    交叉导通
EN 端可同时关断上下两个
   MOSFET
VCC 欠压锁死功能

封装

QFN28L

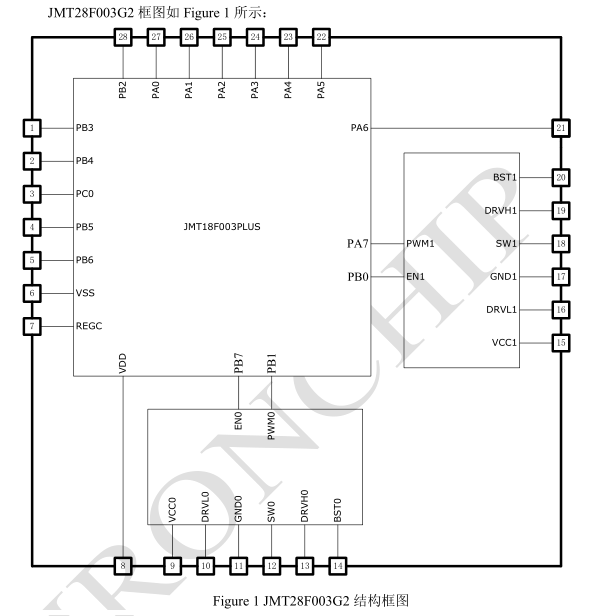

芯片框图

芯片应用

JMT28F003G2 可应用于无线充电、电子烟、电机控制、小家电等产品中
