JMT28F003G3 MCU

功能描述

• JMT28F003G3 是在 JMT18F003PLUS 的基础上集成了 1 个三相栅极全桥驱动器，驱动
  外部 6 个 NMOS，用于电机控制等。JMT28F003G3 是一款 MCU 芯片，其 MCU 核为兼容
  8051 的 JMT51 核，最高运行频率为 24.576MHz。JMT28F003G3 集成了：8K 字节 Flash、
  1K 字节外部 RAM、128 字节内部 RAM、2 个高性能 16 位 PWM 模块，其中 PWM0 支持 3
  路互补 PWM，PWM1 支持 1 路互补 PWM、1 个 12 通道的 10 位 ADC、1 个可编程运算放
  大器（4 组差分输入）、1 个模拟比较器（4 组可切换）、3 个 Timer、1 个 WDT、1 个 SPI、1
  个 I2C、1 个 UART 通信接口、1 个蜂鸣器输出、1 个三相栅极全桥驱动器。

JMT51 MCU内核

• 8 位 MCU，兼容 MCS51 指令集
• 1T 指令周期
• 内核运行最高频率 24.576MHz
• 支持 JTAG 调试

时钟

• 内置高精度73.728MHz RC 振荡器， 精度为±1%@5v，25℃
• 内置 32KHz RC 振荡器，精度为 ±10%@5v，25℃
• 支持 8~24MHz 外部晶体振荡器时钟输入

外设特性

• 上电复位、掉电复位、低压复位
• 3 个 Timer、1 个 WDT
• 17个双向I/O

      8 个具有唤醒功能的输入口

    所有 I/O 都可作为外部中断源

• 内置8Kbyte Flash

      擦写次数：至少 100,000 次

      保持时间：至少 10 年

• 内置 SRAM

      128 字节内部 RAM

      1024 字节外部 RAM

  • PWM0 模块

        支持3路互补加1路独立PWM

        PWM 为 16 位计数器

        最高运行频率 73.728MHz

        支持内部、外部刹车（软硬件）

        支持比较器刹车

        支持死区可编程

        可以触发 ADC 采样

        支持正交解码

        支持霍尔传感器解码

        支持 4 路捕获

        支持各路 PWM 输出的相位偏移

  • PWM1 模块

         支持 1 路互补 PWM

         PWM 为 16 位计数器

         最高运行频率 73.728MHz

         支持内部、外部刹车（软硬件）

         支持比较器刹车

         支持死区可编程

         可以触发 ADC 采样

         支持正交解码

         支持霍尔传感器解码

         支持 3 路捕获

  • 1 个 12 通道 10 位 ADC

         支持 12 通道输入

         支持外部管脚/PWM 触发

         采样时间延时可编程

  • 1 个 UART

        支持标准 UART 通信协议

        支持 IrDA（SIR 标准）

        支持输出 38kHz 红外调制

        支持 LIN 模式

  • 1 个 SPI 接口总线

      支持 4 线全双工传输

      支持 3 线半双工传输

      1-8 位数据帧格式

      两级发送 FIFO

      数据 MSB 在前和 LSB 在前可 选择

      支持主机或从机模式

  • 1 个可编程运算放大器（PGA）

        支持 1、2、4、8、16 放大倍数可配置

        支持同相、反相极性

        支持差分输入四路可选

  • 1 个 I2C 接口总线

        支持标准模式：100Kbps

        支持快速模式：400Kbps

        支持 master/slave 工作模式

        支持单 master/多 master 操作

        支持 7/10 位设备地址寻址

  • 1 个蜂鸣器输出：

        蜂鸣器输出信号的频率和占空 比可编程控制

  • 1 个模拟比较器

        支持低压检测功能

        比较器输入可选择：PA3/PGA输出/VDDA



  • 芯片工作电压

        V DD ： 2.75V~5.5V

  • 支持 5 种工作模式

       Normal、Idle、Stop、Sleep 和Deep Sleep



  三相栅极全桥驱动器:
   耐压+200V
   输出电流能力 IO+1.0A、IO-1.2A
   高低边悬浮隔离
   电源输入范围 7V 到 20V
   信号输入电平 3.3V，5V，15V 兼容
   交叉传导预防逻辑
   输出传输延时匹配
   内置 VCC/VBS 欠压保护
   内置高低边死区时间和防直通电路
   输入输出同相

封装

• TSSOP20L

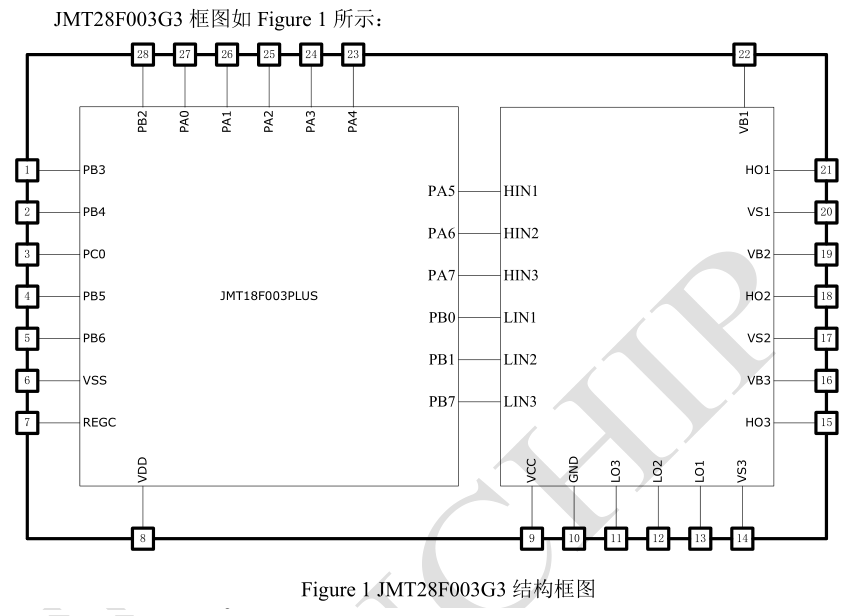

芯片框图

芯片应用

• JMT28F003G3 可应用于无线充电、电子烟、逆变器、电机控制、小家电等产品中
